Клапан обратный скважинный

Предназначен для предотвращения утечки жидкости из полости насосно-компрессорной трубы
в скважину после остановки УЭЦН, а так же для опрессовки колонны НКТ в процессе её спуска и эксплуатации.

Конструкция клапана предотвращает обратное вращение УЭЦН при остановке системы.

По сравнения с другими конструкциями обладает наилучшей герметчностью.

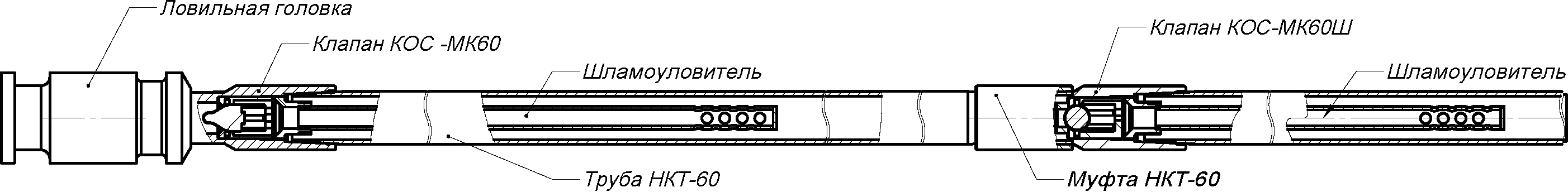

В корпусе предусмотрено место для монтажа шламоуловителя.

Корпус изготовлен из стали с механическими характеристиками для группы прочности Л по ГОСТ 633-80.
Седло и клапан выполнены из металла с высокой коррозионной и механической стойкостью.

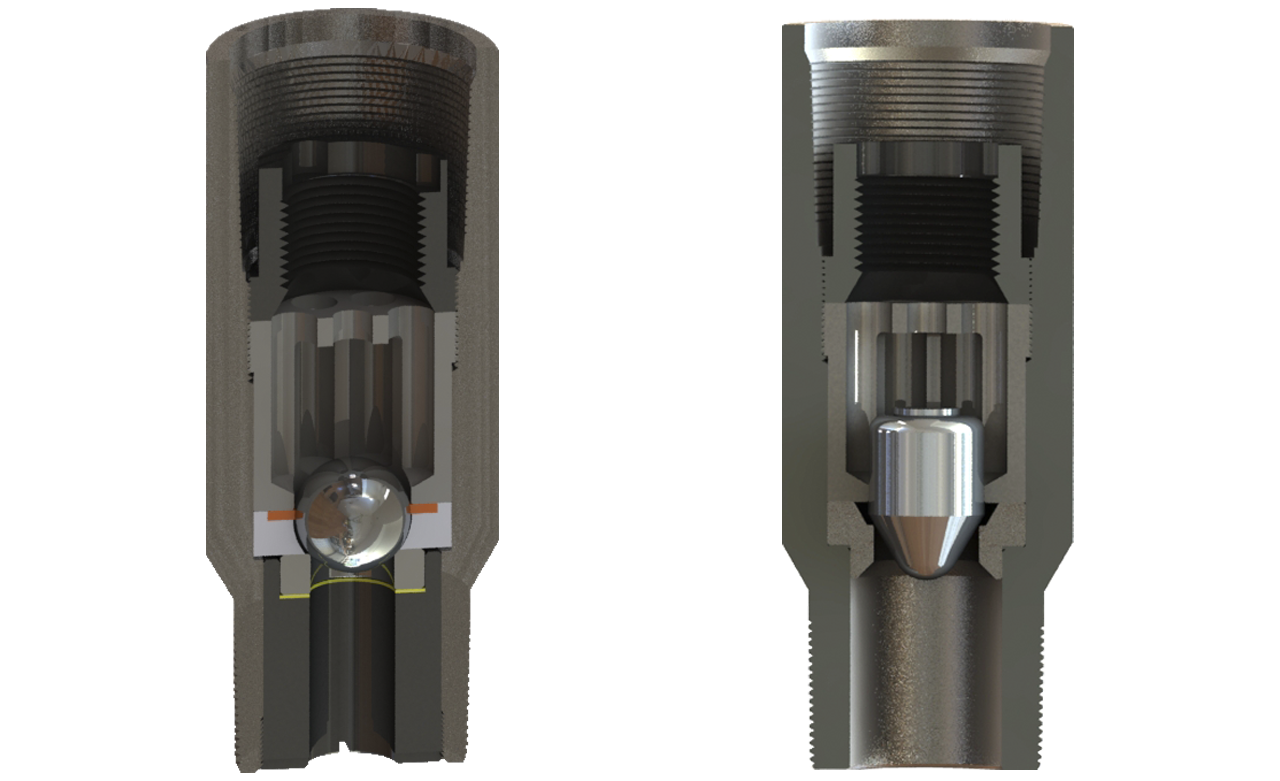

Клапан шарообразной формы со стабилизатором положения обеспечивают
наилучшую герметизацию соединения в закрытом состоянии и исключают попадание мехпримесей между ними.




Технические характеристики:

Габаритные размеры:

Длина, мм

Диаметр, мм

Масса кг, не более



180

89

5

Пропускная способность, м3 в сутки 1000
Рабочее давление, МПа 25
Присоединительные размеры:

Верхний размер

Нижний размер



Ниппель НКТ 73

Муфта НКТ 73
